Purezza aria compressa secondo ISO 8573-1


Leitungsbau mit quadratischem Alu-Systemrohr

Bestens geeignet zum Verteilerbau

Teseo bietet mit dem quadratischem oder rechteckigem Systemrohr das Umfangreichste und flexibleste Verteilungsnetz am Markt. Unter Druck jederzeit erweiterbar oder Rückbaubar, immer den richtigen Anschluss am richtigen Ort, dass bietet kein anderes Druckluft-Verteilungssystem.


Druckluftverteiler für flexible Anwendungen

Einmal montiert, jederzeit veränderbar

Das flexible Leitungssystem von Teseo, eine Alternative für höchste Anspüche und dauerhafter Flexibilität. Hier im Einsatz für Progress Anlagen

Stuffer
Leitungsnetz für Druckluft

Große Durchmesser für den ökonomischen Transport von Druckluft

Verbindungsleitungen mit dem Rohrsystem von Aignep ausgeführt. Das Leitungssystem Infinity von Aignep ist laut CE Richtlinien hergestellt und für den Einsatz mit Gasen der Gruppe 2 (laut PED nicht giftige Stoffe) zertifiziert.  Der Standart in der hochwertigen Druckluftverteilung, vielfach in der Industrie eingesetzt, hier z.B. bei Stuffer in Bozen.

TraminDruckluft für den Wein

Aufbereitung der Druckluft für den technischen Einsatz und der Stickstoff-Erzeugung

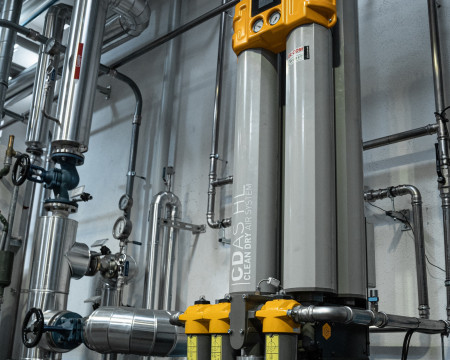

Die Druckluft wird in der Aufbereitung von Kondensat, Öl und Schmutz in Form von Partikeln berfreit, damit diese unbedenklich für den Einsatz in Lebensmittelnähe genützt werden kann. Zur Anwendung kommen Filter von Zander sowie Kältetrockner von Parker Hiross. Der Aufbereitung der Druckluft für die Stickstofferzeugung entspricht der Klasse 1.2.1 laut ISO 8573.

GrufrutDruckluft für die Obstverarbeitung

Verschiedene Anwendungen benötigen verschiedene Aufbereitungen

Im Bereich der Lenbensmittelverarbeitung wird die Aufbereitung der Druckluft besonders wichtig. Ungewünschte Stoffe, welcher zur verschmutzung der Druckluft beitragen müssen über Filter abgeschieden werden. Im Falle der Obstgenossenschaft Grufrut werden hocheffiziente Leitungsfilter von Beko eingesetzt, ausgestattet mit verlustfreien Kondensatablässen des Typs Bekomat 20 FM.

Die Anlage bestehend aus Boge Kompressoren und Beko Aufbereitung wurde im Dezember 2012 überarbeitet und technisch auf modernsten Stand gebracht.

RoechlingAbscheidung von Kondensat

Für große Luftmengen geeignet

Kommen große Luftmengen zusammen, wird die Druckluft vor dem Kältetrockner abgekühlt.

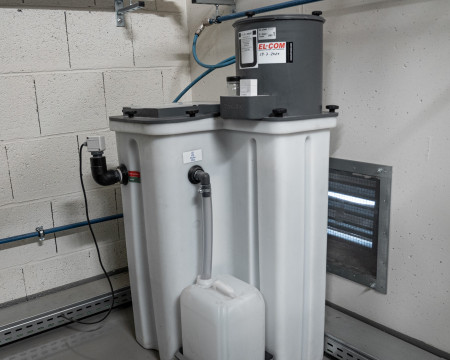

Diese Kühlung fördert die Kondensation, die dabei anfallende Flüssigkeit wird im MTA Zyklonabscheider gesammelt und über Kondensatablässe kontrolliert abgeschieden.

RonerTrocknung für den Grappa

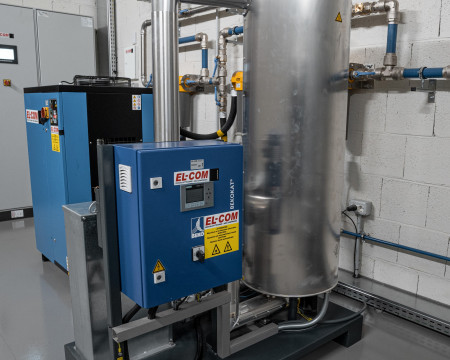

Kältetrocknung und Filterung für den Einsatz mit Lebensmittel

Die hochwertigen Destilate der Brennerei Roner in Tramin werden mit Hilfe von Druckluft von EL-COM erzeugt. Zum Einsatz kommen Filter in den Klasse 1.x.1 sowie eine Trocknung von Beko lauf Klasse x.4.x

WegerDruckluft für Lüftungsexperten

Aufbereitung für die Nutzung mit technischen Anlagen

Die Firma Weger bertreibt mit der Druckluft technische Anlagen für den Lüftungs-Anlagenbau. Die Druckluft, welche am Tag vorwiegend für die Arbeitsplätze der Fertigung genützt wird, dient in der Nacht der Erzeugung von Stickstoff für die Laserschneideanlage. Da die Aufbereitung der Druckluft für die Stickstofferzeugung sehr heikel ist, wird diese nur mit hochwertigen Komponenten der Hersteller Boge, bzw. Beko ausgeführt.

I gas si comprimono, ma non le sostanze solide e liquide. La concentrazione di particelle e liquidi aumenta di 11 volte nell’aria compressa.

In 1 m3 d’aria compressa si trovano fino a 2 miliardi di particelle sporche! A queste s’aggiungono particelle di abrasione formatesi nei compressori. Nel caso di compressori a vite lubrificati si generano meno particelle, ma più residui lubrificanti. Il regolamento ISO8573-1 definisce la quantità massima ammissibile di contaminanti dell’aria compressa che articola in diverse classi.

Classi di qualità per l’aria compressa

La classificazione dell’aria compressa in classi secondo DIN ISO 8573-1 facilita la scelta all’utente che deve provvedere con mezzi adeguati al trattamento dell’aria secondo le specifiche del costruttore. La norma si basa sulle specifiche del costruttore che ha fissato il grado di purezza dell’aria compressa necessario per il perfetto funzionamento dell’impianto.

Concentrazione di olio:

definizione della quantità residua di aerosol e di idrocarburi contenuti nell'aria compressa.

Dimensioni e densità delle particelle:

definizione delle dimensioni e della concentrazione delle particelle solide che possono essere contenute nell'aria compressa.

Punto di rugiada

Determinazione della temperatura alla quale l'aria compressa può raffreddarsi senza che il vapore acqueo in essa contenuto si condensi.



Classi secondo DIN ISO 8573-1

Classe

Particella

Condensa o vapore

Olio o vapore d'olio

Dimensioni [µm]

mg/m³

Punto di rugiada in pressione [°Ccdt]

g/m³

mg/m³

1

0,1

0,1

-70

0,0033

0,01

2

1

1

-40

0,117

0,1

3

5

5

-20

0,88

1

4

15

8

3

6

5

5

40

10

7

7,8

25

6





10

9,4
